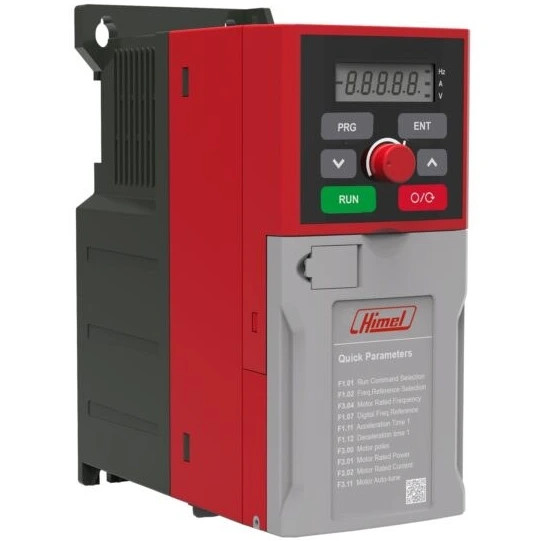

اینورتر 0.4KW هیمل کد HAV-XC-2S0004G تک فاز به سه فاز۲۲۰ ولت
تک فاز به سه فاز ۲۲۰ ولت
0,4 کیلو وات
درایو استاندارد
یک درایو استاندارد کابردی برای آسانی نصب و استفاده طراحی می شود. درایو سرعت متغیر (VSD=Variable Speed Drive) سرعت و گشتاور یک موتور AC را با تبدیل فرکانس و ولتاژ ثابت ورودی به فرکانس و ولتاژ خروجی متغیر کنترل می کند. عملکرد سیستم را می توان با کنترل سرعت برای تطبیق دقیق بار، تا حد زیادی بهبود بخشید.
درایو فرکانس متغیر (VFD)
VFD یا درایو فرکانس متغیر، یک دستگاه الکترونیکی است که برای کنترل موتور القایی AC یا موتور سنکرون استفاده میشود. یک VFD، گشتاور، سرعت و جهت موتور را کنترل میکند و میتواند به آرامی موتور را راهاندازی کند و با شتاب کنترلشده به سرعت موردنظر شتاب دهد. به وسیله این دستگاه، کاهش سرعت نیز امکان پذیر است و میتوان ترمز را بهعنوان یک آپشن به قابلیتهای آن اضافه کرد.
کاربرد خاص محصول
پیشبرد هدف کلی
حداکثر ضریب عدم تعادل ولتاژ
3 درصد
اتصال برق
اتصال گذرگاه DC
محدوده سرعت
1…100 در حالت حلقه باز
دقت سرعت
+/- 0.1٪ سرعت اسمی
حلقه تنظیم
تنظیم کننده PID قابل تنظیم
رمپ های شتاب و کاهش سرعت
قابل تنظیم خطی به طور جداگانه از 0.1 ثانیه ... 60 ساعت منحنی S قابل تنظیم جداگانه از 0.1 ثانیه ... 60 ساعت
شماره ورودی گسسته
6
نوع ورودی گسسته
قابل برنامه ریزی (DI1...DI5) قابل برنامه ریزی به عنوان ورودی پالس (DI6)
شماره خروجی آنالوگ
1
نوع خروجی آنالوگ
ولتاژ/جریان AO1: 0...20 میلی آمپر یا 0...10 ولت AO1 ولتاژ/جریان: 4...20 میلی آمپر یا 2...10 ولت
شماره خروجی گسسته
4
نوع خروجی گسسته
منطق رله قابل تنظیم 250 ولت (5 A) برای مدار خروجی رله NO قابل تنظیم منطق رله 250 ولت (3 A) برای مدار خروجی رله NC کلکتور باز 9...30 ولت (50 میلی آمپر)
ترکیب دستگاه
واحد شکستن توکار
نوع نصب
داخلی خارجی
کاربرد
ماشین جابجایی مواد ماشین نساجی ماشین کار مواد ماشین لباسشویی صنعتی کمپرسور هوا آسانسور ساختمانی فرآیند فلز و معدن پتروشیمی
مقاومت در برابر لرزش
5.9 متر بر ثانیه
رطوبت نسبی
0-90% بدون تراکم
دمای هوای محیط برای ذخیره سازی
-20…60 درجه سانتیگراد
نظرات
بدون نظر
برنامه کاربردی دستگاه کنترل دستگاه
عملکردهای موجود تنظیم خودکار ولتاژ (AVR) حالت صرفه جویی در انرژی فرکانس نوسان ثابت و متغیر کنترل طول افت (چندین اینورتر یک بار را هدایت می کنند) عملکرد چند سرعتی آهسته دویدن فرکانس نوسان قابل تنظیم
فرکانس عرضه 50-60 هرتز
جریان خروجی پیوسته 32 یک وظیفه سنگین 37 یک وظیفه سبک
نوع کنترل دستی با استفاده از صفحه کلید استفاده از ترمینال کنترل استفاده از پورت سریال کنترل سه طرفه با استفاده از پایانه های کلکتور خروجی
بهره وری 93 درصد
خدمات ارتباطی پارامترهای موتور را بخوانید
حداکثر ضریب عدم تعادل ولتاژ 3 درصد
اتصال برق اتصال گذرگاه DC
محدوده سرعت 1…100 در حالت حلقه باز
دقت سرعت +/- 0.1٪ سرعت اسمی
حلقه تنظیم تنظیم کننده PID قابل تنظیم
رمپ های شتاب و کاهش سرعت قابل تنظیم خطی به طور جداگانه از 0.1 ثانیه ... 60 ساعت منحنی S قابل تنظیم جداگانه از 0.1 ثانیه ... 60 ساعت
شماره ورودی گسسته 6
نوع ورودی گسسته قابل برنامه ریزی (DI1...DI5) قابل برنامه ریزی به عنوان ورودی پالس (DI6)
شماره خروجی آنالوگ 1
نوع خروجی آنالوگ ولتاژ/جریان AO1: 0...20 میلی آمپر یا 0...10 ولت AO1 ولتاژ/جریان: 4...20 میلی آمپر یا 2...10 ولت
شماره خروجی گسسته 4
نوع خروجی گسسته منطق رله قابل تنظیم 250 ولت (5 A) برای مدار خروجی رله NO قابل تنظیم منطق رله 250 ولت (3 A) برای مدار خروجی رله NC کلکتور باز 9...30 ولت (50 میلی آمپر)
ترکیب دستگاه واحد شکستن توکار
نوع نصب داخلی خارجی
کاربرد ماشین جابجایی مواد ماشین نساجی ماشین کار مواد ماشین لباسشویی صنعتی کمپرسور هوا آسانسور ساختمانی فرآیند فلز و معدن پتروشیمی
شرایط محیطی
دمای هوای محیط برای عملیات
-10…40 درجه سانتیگراد
-10…40 درجه سانتیگراد
-10…40 درجه سانتیگراد
مقاومت در برابر لرزش 5.9 متر بر ثانیه
رطوبت نسبی 0-90% بدون تراکم
دمای هوای محیط برای ذخیره سازی -20…60 درجه
