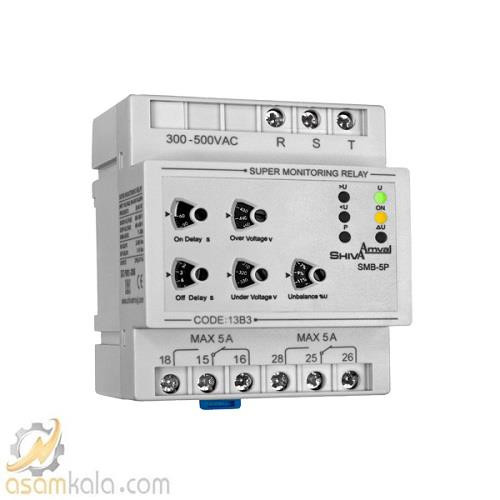

سوپرکنترل فاز بدون نول شیوا امواج کد13B3

رله کنترل فاز :

رله کنترل فاز دستگاهی است جهت کنترل و حفاظت برق ، در مقابل نوسانات افزایش ولتاژ ، عدم تقارن فاز ها و جابجایی فاز ها ، کم شدن ولتاژ میباشد.که در هر یک از اختلالات موجود را با نشانگر مخصوص خود بر روی دستگاه نیز اعلام میدارد .

مدل smb-5p با کد فنی 13b3 از کمپانی شیوا امواج ، با وزن 190 گرم یکی از محصولات این شرکت است که تمامی نوسانات افزایش ولتاژ را کنترل میکند.

ویژگی های سوپرکنترل فاز شیوا امواج :

کنترل دقیق شبکه برق به دلیل عدم استفاده از نول(برق دار شدن نول در بعضی مواقع)

حفاظت در برابر افزایش وکاهش ولتاژ

 عدم توالی (جابجایی) وعدم تقارن فازها

 قطع هر کدام از فازها

۶ عدد نشانگر برای اعلام

U : برق شبکه

ON : وصل رله

U : عدم تقارن فازها

U : افزایش ولتاژ

U : کاهش ولتاژ

P : عدم توالی (جابجایی) فازها

پیچ های تنظیم برای تنظیم پارامترهای حفاظتی

عدم تغییر پارامترهادر اثر ضربات کنتاکتور تابلو

مشخصات فنی سوپرکنترل فاز شیوا امواج

ولتاژ تغذیه /ورودی : ۳۰۰ – ۵۰۰ VAC / 3PH / 50 – 60 Hz

تأخیر زمان وصل : ۲- ۲۴۰Sec

قطع : ۰ – ۱۰ Sec

قطع برای کاهش ولتاژدر لحظه استارت : ۵ Sec+تأخیر زمان قطع

قطع برای افزایش ولتاژ: ۴۰۰- ۴۸۰V

کاهش ولتاژ : ۳۰۰- ۳۸۰V

عدم تقارن : ۷-۲۵%

کارآیی در دما :-۲۰ .. +۶۵

رطوبت : ۷۰%

خروجی : ۲عدد رله 5A
