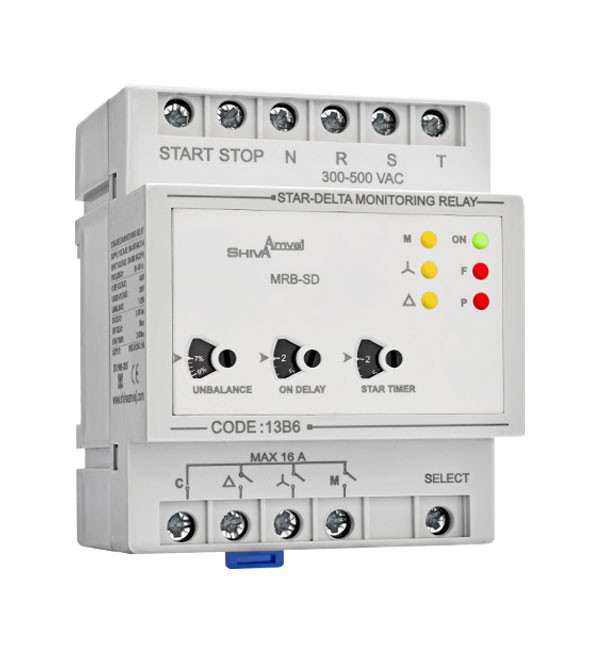

کنترل فاز ستاره مثلث شیوا امواج کد13B6

کنترل فاز ستاره مثلث شیواامواج



کنترل فاز ستاره مثلث شیوا امواج،مناسب برای راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث همراه با حفاظت کامل در برابر نوسانات برق شبکه می باشد.



ویژگی های کنترل فاز ستاره مثلث شیواامواج

• حفاظت در برابر

• افزایش و کاهش ولتاژ

• عدم توالی و عدم تقارن فازها

• قطع هر کدام از فازها

• ۶ عدد نشانگر برای اعلام

• ON:

• چشمک زن آرام:قطع برق STOP

• چشمک زن سریع: تأخیر در وصل

• دائم روشن: دستگاه آماده استارت

• F:

• چشمک زن آرام: افزایش ولتاژ

• چشمک زن سریع: عدم تقارن فازها

• دائم روشن: کاهش ولتاژ

• P:

• چشمک زن: قطع فاز

• دائم روشن: عدم توالی فاز

• M: وصل رله M

• : وصل رله

• : وصل رله

• ۳ پیچ تنظیم

• Unbalance: تنظیم عدم تقارن (7-25%)

• On Delay: تأخیر در وصل (2-30Sec)

• Star Timer: زمان وصل رله ستاره (2-30Sec)

• قابلیت کنترل با شاسی START و STOP یا کنترل به وسیله PLC به صورت وصل دائم

• عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو
