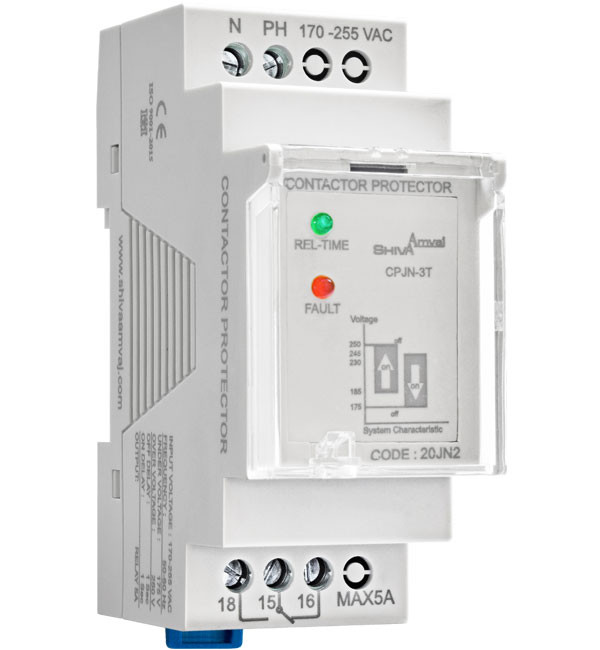

محافظ کنتاکتور۱۵(کنترل فاز تک فاز سری N)کد20JN2

محافظ کنتاکتور شیواامواج



محافظ کنتاکتور شیواامواج دستگاهی مناسب برای حفاظت کنتاکتورهایی با بویین ۲۲۰V در برابر افزایش و کاهش ولتاژ و دوفاز شدن می باشد.



ویژگی های محافظ کنتاکتور شیواامواج

• حفاظت کلیه دستگاههای تک فاز و وسایل خانگی برق با بکارگیری کنتاکتور مناسب

• ۲ عدد نشانگر برای اعلام

•REL/TIME: زمان گیری چشمک زن

وصل رله(دائم روشن)

•FAULT: افزایش یا کاهش ولتاژ

• دارای ترمینال آسانسوری و استاندارد



عمکلرد دستگاه



با وصل برق دستگاه، نشانگر سبز رنگ(REL/TIME) در مدل CPJN-T1 به مدت 1 ثانیه و در مدل CPJN-T180 به مدت 180 چشمک زن شده، سپس به طور دائم روشن و کنتاکتور وصل می شود. چنانچه به دلایل مختلف از جمله دو فاز شدن شبکه، کاهش یا افزایش ولتاژ، ولتاژ بوبین کنتاکتور از ۱۷۵V کمتر یا از ۲۵۰V بیشتر گردد بلافاصله دستگاه فرمان قطع خواهد داد و نشانگر قرمز(FAULT) روشن می شود و تا نرمال شدن شبکه در این حالت باقی خواهد ماند.
