تایمر ستاره مثلث سری Nشیوا امواج کد۱۴JN4









مدل تایمر ستاره مثلث



موجود در انبار



تایمر ستاره مثلث سری N عدد

۱

 افزودن به سبد خرید

دسته: تایمرها و تایم سوئیچ برچسب: تایمر, تایمر ستاره مثلث, تایمر ستاره مثلث سری n

توضیحات

توضیحات تکمیلی

نظرات (0)

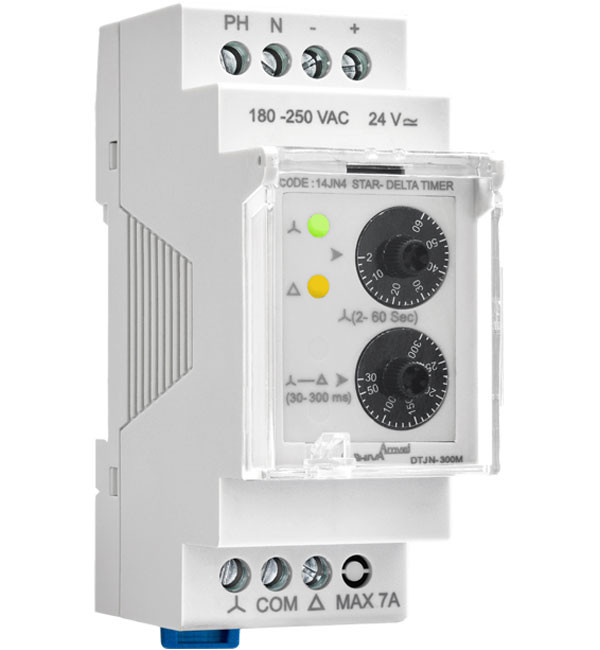

تایمر ستاره مثلث شیواامواج



تایمر ستاره مثلث شیواامواج دستگاهی مناسب جهت راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث می باشد.



ویژگی تایمر ستاره مثلث شیواامواج

• تغذیه دستگاه AC وDC

• قابلیت تنظیم وصل رله ستاره

• قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث

• داراری دو عدد نشانگر

• وصل رله ستاره:وصل رله ستاره

• وصل رله مثلث:وصل رله مثلث

• دارای دو رله مجزا



طرز کار دستگاه



با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-و وصل رله ستاره LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به وصل رله ستاره)



زمان وصل رله ستاره با پیچ تنظیم وصل رله ستاره قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ وصل رله مثلث→وصل رله ستاره در محدوده 300-30 میلی ثانیه می باشد، وصل رله مثلث LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به وصل رله مثلث)



زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
