کنترل بار مستقیم تک فاز ۱۶ امپر میکرومکس

 بار بصورت یک فیوز کندکار زمان بالا عمل کرده و از تبدیل طولانی مدت جریان زیاد به حرارت جلوگیری می نماید

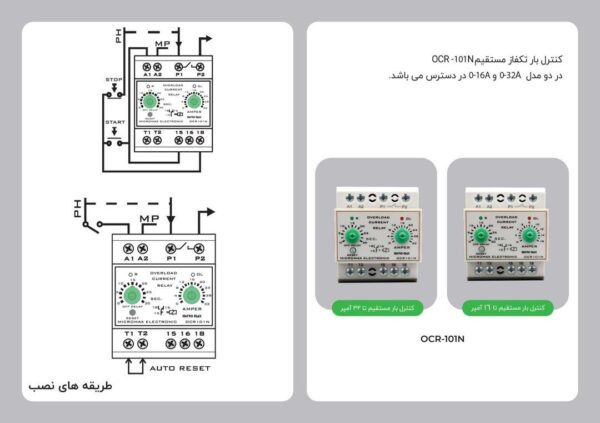

طریقه نصب :

ترمینالهای 1 و A2 تغذیه دستگاه با ولتاژ 220V می باشند. ترمینالهای 1 و P2 کنتاکت آمپر بالای اصلی می باشند.

. ترمینالهای 18 و 16 و 15 کنتاکت های رله کمکی اضافی می باشند. ترمینالهای T1 و T2 ترمینالهای ری ست اتوماتیک می باشند.

ری ست کردن دستگاه : بعد از بالا رفتن جریان از مقدار انتخاب شده و سپری شدن زمان تاخیر دستگاه فرمان – قطع داده و در همین وضعیت قفل میشود برای دوباره راه اندازی آن باید دستگاه ری ست شود که به سه طریق زیر میتوان اجرا نمود.

ری ست از روی دستگاه :

با فشردن دکمه ریست دستگاه به مدت چند ثانیه

ری ست از روی تابلو با قطع برق دستگاه به مدت چند ثانیه

ری ست اتوماتیک که با اتصال ترمینالها
